Οι ενισχυτές κεντρικής κεραίας διατίθενται σε δύο διαφορετικές κατηγορίες. Η πρώτη κατηγορία είναι αυτή της οποίας οι ενισχυτές έχουν μία έξοδο και η άλλη κατηγορία είναι αυτή με τους ενισχυτές που διαθέτουν πολλαπλές εξόδους. Ο καθένας έχει τα δικά του χαρακτηριστικά και ανάλογα με τις ανάγκες της εγκατάστασης, ο τεχνικός επιλέγει τον κατάλληλο ενισχυτή.
Από την ονομασία και μόνο καταλαβαίνουμε τα χαρακτηριστικά του ενισχυτή. Όσοι ενισχυτές έχουν αρχικά γράμματα V ή U, σημαίνει ότι έχουν από μία είσοδο VHF – UHF ή 2 εισόδους UHF. Οι ενισχυτές οι οποίοι δεν αναγράφουν κάτι σχετικό έχουν μία είσοδο VHF και δύο εισόδους UHF, μία με μεγάλη ενίσχυση και μία με 10dB λιγότερο για τοπικές εγκαταστάσεις (Local). Ο αριθμός 1, 2, 4 δηλώνει πόσες εξόδους έχει ο ενισχυτής και ο αριθμός που ακολουθεί δηλώνει πόση είναι η στάθμη εξόδου σε κάθε έξοδο σύμφωνα με το πρότυπο μέτρησης 2 tone test EN 50083-3.
Στην κατηγορία με μία έξοδο περιλαμβάνονται οι ενισχυτές:
• VU-1×112 στα 32dB με κωδικό 0241.
• 2U-1×112 στα 32dB με κωδικό 0240.
• 1×120 στα 50dB με κωδικό 0247.

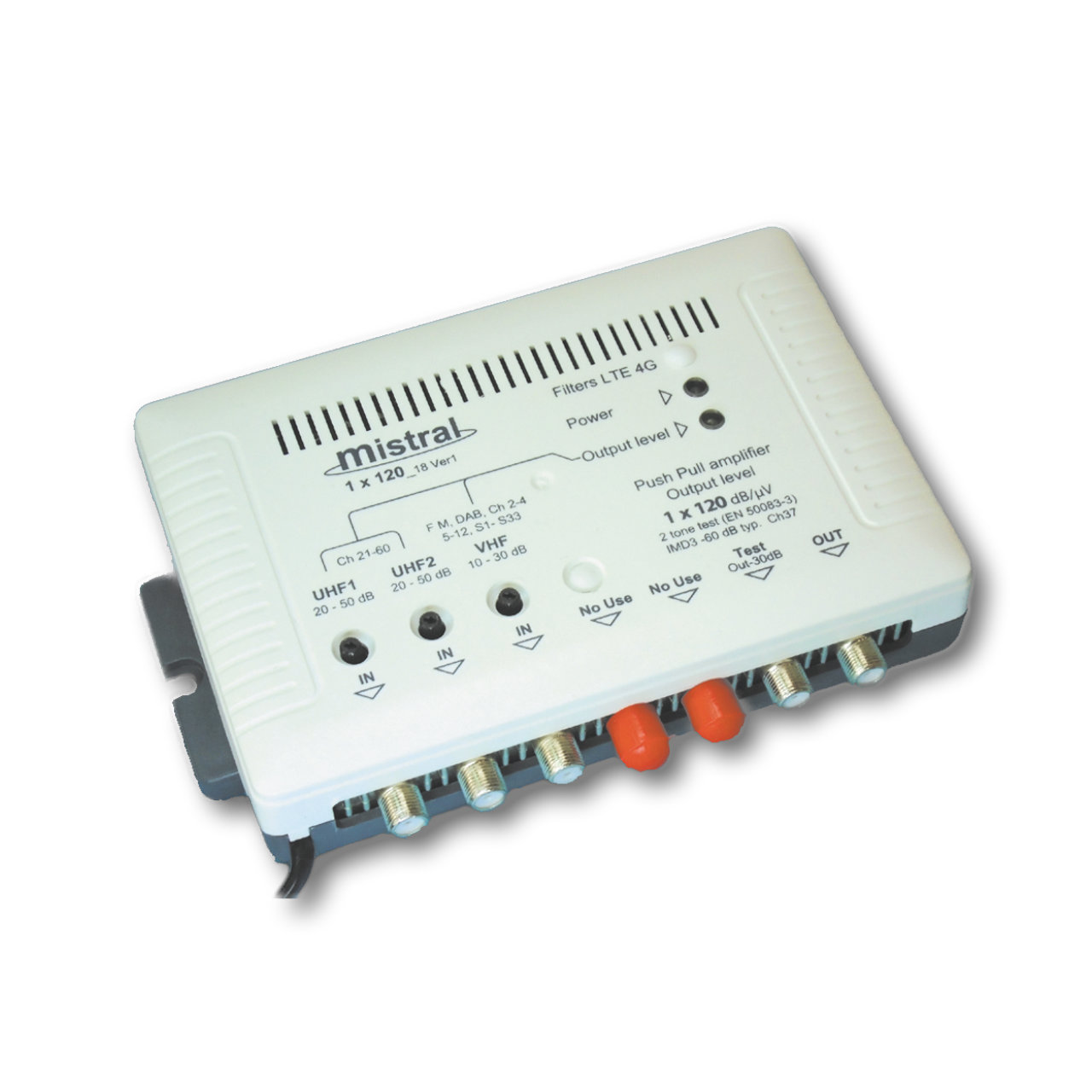

Σύντομη περιγραφή του 1x120: Στα προηγούμενα τεύχη αναφερθήκαμε στους VU-1×112 και 2U-1×112. Αυτοί είναι σχετικά μικροί ενισχυτές κεντρικής κεραίας με στάθμη εξόδου 112dB/μV, που είναι αρκετή για να τροφοδοτήσει ένα δίκτυο με 20 τηλεοράσεις. Ο ενισχυτής 1×120 είναι ένας μεγάλος ενισχυτής κεντρικής κεραίας, με δύο εισόδους UHF: η πρώτη με ενίσχυση περισσότερο από 50dB για μακρινά σήματα λήψης και η δεύτερη με ενίσχυση 40dB για τοπικές εγκαταστάσεις (Local). Διαθέτει και μία είσοδο VHF με ενίσχυση 32dB που καλύπτει και τα FM, τα κανάλια 5-12 και τα καλωδιακά από S21 έως S34. H στάθμη εξόδου είναι 120dB/μV και προέρχεται από μία διάταξη εξόδου Push – Pull. Διαθέτει, επίσης, και μία δεύτερη έξοδο με -30dB στάθμη εξόδου για έλεγχο (test), σε πεδιόμετρο ή τηλεόραση. Υπάρχουν δύο ενδεικτικά LED, ένα μπλε για την τάση λειτουργίας και ένα κόκκινο για την ένδειξη αυξημένης ενδοδιαμόρφωσης. Η ρύθμιση του ενισχυτή γίνεται για μέτρια ή καθόλου ένδειξη του κόκκινου LED. Εάν το κόκκινο LED δεν ανάβει, σημαίνει ότι ο ενισχυτής δεν δέχεται αρκετό σήμα λήψης, αλλά και με περιορισμένη απόδοση μπορεί να καλύπτει πλήρως την εγκατάσταση. Το τροφοδοτικό του είναι παλμοτροφοδοτικού τύπου 230V AC / +10V, με κατανάλωση μόνο 10W.
Εφαρμογή των ενισχυτών κεντρικής κεραίας για πιο δύσκολες εγκαταστάσεις: Επιλέγουμε τον κατάλληλο ενισχυτή βάση του είδους της εγκατάστασης. Το πρώτο που πρέπει να προσέξουμε είναι πόσες απολήξεις καλωδίων συγκεντρώνονται στον ενισχυτή. Σκοπός μας είναι να χρησιμοποιήσουμε όσο το δυνατόν λιγότερους διακλαδωτήρες. Εάν υπάρχει ένα μόνο καλώδιο, θα προμηθευτούμε ενισχυτές με μία έξοδο, όπως ο 1×120. Εάν καταλήγουν περισσότερα καλώδια, θα πρέπει να προμηθευτούμε ενισχυτές πολλαπλών εξόδων, όπως οι 2×112, 4×112 ή 4×115.
Δεν ξεχνάμε: Εάν κάποια έξοδος του ενισχυτή ή των διακλαδωτήρων δεν χρησιμοποιηθεί, τότε καλό θα είναι να συνδεθεί τερματικό φορτίο. Ο τεχνικός πρέπει να φέρνει μαζί του σε κάθε εγκατάσταση και φίλτρα τηλεφωνίας 5G για κάθε ενδεχόμενο.
Στο επόμενο τεύχος θα γίνει περιγραφή των ενισχυτών πολλαπλών εξόδων.
Mistral Antenna Systems, τηλ.: 210-6047940.
