Η Huawei είναι ένας από τους κορυφαίους παίκτες στο σχεδιασμό τσιπ για κινητά εδώ και χρόνια και η έρευνά της για νέα σχέδια συνέχισε να εξελίσσεται εν μέσω της απαγόρευσης των ΗΠΑ. Πρόσφατα, ένα δίπλωμα ευρεσιτεχνίας για τσιπ εμφανίστηκε στο Διαδίκτυο, κάνοντας θόρυβο σχετικά με την πιθανή υιοθέτηση της τεχνολογίας επεξεργασίας 2nm από την Huawei στο εγγύς μέλλον.
Το HiSilicon, το τμήμα σχεδιασμού τσιπ της Huawei, έχει αναλάβει όλη τη βαριά δουλειά. σχεδίασε τσιπ Kirin για smartphone. Το 2019, έχασε την πρόσβαση στην εκτύπωση νέων επεξεργαστών μέσω του TSMC της Ταϊβάν, ακρωτηριάζοντας την παρουσία της HiSilicon στην αγορά.
Ωστόσο, η πρόσφατη άφιξη της εγχώριας κατασκευής τσιπ της Huawei έχει δημιουργήσει τα φρύδια. Κάπως έτσι, επέστρεψε το Kirin από τους νεκρούς και λάνσαρε νέα smartphone με δυνατότητες 5G.
Ωστόσο, οι αμφιβολίες παραμένουν στον κόμβο επεξεργασίας, καθώς κάποια προηγούμενη αναφορά ισχυρίζεται ότι η εταιρεία εξακολουθεί να χρησιμοποιεί τεχνολογία 7nm για να φτιάξει ένα νέο τσιπ. Αυτό είναι χρόνια πίσω από τα chipset 2nm και 3nm που κατασκευάζονται από τη Samsung και την TSMC. Αυτό ισχύει τόσο για την απόδοση όσο και για την αποτελεσματικότητα.
Ωστόσο, η Huawei, με το εγχώριο λειτουργικό σύστημα HarmonyOS, κατάφερε να προσφέρει τόσο αμελητέα απόδοση όσο και υψηλή απόδοση ενέργειας μέσω της βαθιάς συνεργασίας υλικού και λογισμικού.
Ενώ η Huawei σημειώνει πρόοδο στο στρατόπεδο ανάπτυξης τσιπ, εμφανίστηκε ένα δίπλωμα ευρεσιτεχνίας για έναν πιθανό κόμβο 2 nm online. Εδώ είναι μερικά σημαντικά πράγματα που έχουμε συγκεντρώσει για αυτήν την τεχνολογική ανακάλυψη.

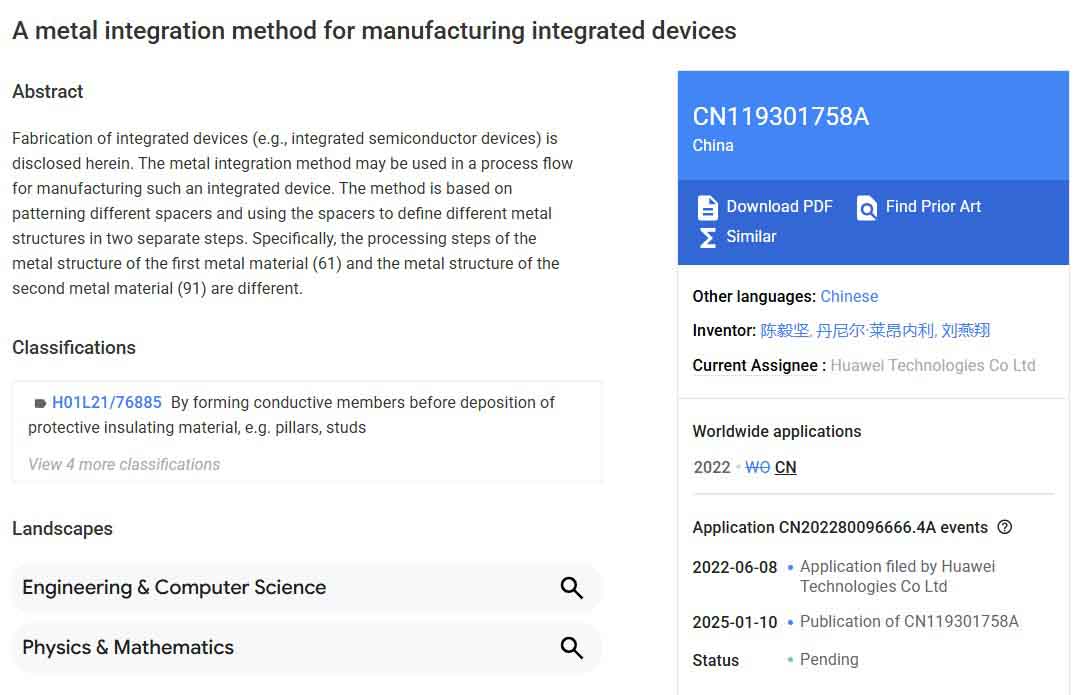

Το δίπλωμα ευρεσιτεχνίας (CN119301758A) τιτλοφορείται «Μέθοδος ολοκλήρωσης μετάλλου για την κατασκευή ολοκληρωμένων συσκευών». Κατατέθηκε στις 8 Ιουνίου 2022, με την αίτηση CN202280096666.4A στην Εθνική Διοίκηση Πνευματικής Ιδιοκτησίας της Κίνας (CNIPA). Δημοσιεύτηκε επίσημα στις 10 Ιανουαρίου 2025, με ταξινομητές όπως διασυνδέσεις και διηλεκτρικά, που γενικά ευθυγραμμίζονται με τις διαδικασίες κατασκευής ημιαγωγών.
Υποστήριξη προηγμένων κόμβων: Το δίπλωμα ευρεσιτεχνίας στοχεύει μεταλλικά βήματα κάτω από 21 nm. Η διεργασία του ευθυγραμμίζεται με τις πυκνότητες διασύνδεσης που απαιτούνται και για τους κόμβους κατηγορίας 3nm και 2nm, αλλά δεν αναφέρει συγκεκριμένα προηγμένες τεχνολογίες διεργασιών.
Μοτίβο με βάση διαχωριστή – Το δίπλωμα ευρεσιτεχνίας εισάγει ένα σχήμα διαχωριστή πολλαπλών στρωμάτων που χρησιμοποιεί πέντε διακριτούς διαχωριστές για τον ορισμό στενών μεταλλικών κατασκευών σε δύο διαδοχικά βήματα. Επιτρέπει τον ακριβή σχηματισμό κενού για την εναπόθεση μετάλλων χωρίς να βασίζεται στη λιθογραφία EUV, η οποία είναι ιδανική για γήπεδα κάτω των 21 nm σε διαδικασίες χυτηρίου BEOL.
Αλληλουχία μετάλλων διπλού υλικού – Διαχωρίζει την ενσωμάτωση του πρώτου μετάλλου, όπως το ρουθήνιο ή ο χαλκός, και του δεύτερου μετάλλου (κοβάλτιο) σε φάσεις επεξεργασίας. Ολοκληρώνει τη διαδικασία γεμίζοντας πρώτα τα κενά αφού αφαιρεθούν οι εσωτερικοί αποστάτες και οι πυρήνες και στη συνέχεια χαράσσοντας χαρακώματα σε ένα δεύτερο κενό γεμάτο με διηλεκτρικό. Συνολικά, βελτιώνει την ευρωστία έναντι σφαλμάτων τοποθέτησης άκρων (EPE) κάτω από 5 nm.
FSAV – Μια διαδικασία επιλεκτικής χάραξης σχηματίζει αυτοευθυγραμμιζόμενες διόδους δημιουργώντας ανοίγματα στους αποστάτες μέσω φωτολιθογραφίας, που επεκτείνονται στο υπόστρωμα για την πρώτη και τη δεύτερη οπή, αξιοποιώντας την υψηλή επιλεκτικότητα χάραξης των σκληρών μασκών για την ελαχιστοποίηση της κακής ευθυγράμμισης σε προηγμένες διασυνδέσεις.
Επιλεκτική εναπόθεση περιοχής (ASD) για σκληρές μάσκες: Τα χωνευτά μέταλλα καλύπτονται με σκληρές μάσκες διπλού υλικού που εναποτίθενται επιλεκτικά μέσω ASD μέσω προστατευτικών στρωμάτων για να αποφευχθεί η υπερβολική χάραξη. Αυτό είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας κατά την κατασκευή FSAV σε γραμμές χυτηρίου υψηλής πυκνότητας.
Στενές θέσεις συμβατές με DUV: Η μέθοδος επιτυγχάνει μέταλλα κάτω από 21 nm (ή ακόμα και <32 nm) χρησιμοποιώντας μόνο μοτίβο βαθιάς υπεριώδους (DUV). Παρακάμπτει το κόστος EUV και βελτιώνει τα περιθώρια EPE μέσω της προστασίας διαχωρισμού, καθιστώντας το μια εξαιρετικά επεκτάσιμη λύση για προϊόντα χυτηρίου επόμενης γενιάς.
Εφαρμογές: Εφαρμόζεται σε υποστρώματα με στρώματα μέσης γραμμής (MOL) ή οπίσθιου άκρου γραμμής (BEOL), συμπεριλαμβανομένων των σιδηροτροχιών ισχύος IC. Η διαδικασία περιλαμβάνει φίλτρα και τρίτα διηλεκτρικά που εμποδίζουν την ανεπιθύμητη εναπόθεση, αποδίδοντας ενσωματωμένες συσκευές με μειωμένη χωρητικότητα και βελτιωμένη απόδοση.
Σύναψη
Αυτό το δίπλωμα ευρεσιτεχνίας έχει πολλές δυνατότητες και βελτιώνει τη διαδικασία κατασκευής τσιπ επιτρέποντας εξαιρετικά λεπτές μεταλλικές γραμμές κάτω των 21 nm χρησιμοποιώντας προσιτή λιθογραφία DUV, παρακάμπτοντας το κόστος EUV.
Ωστόσο, το ερώτημα παραμένει εάν το τμήμα HiSilicon της Huawei θα χρησιμοποιήσει αυτό το δίπλωμα ευρεσιτεχνίας για να δημιουργήσει ένα τσιπ 2nm; Θα πρέπει να μάθουμε την απάντηση σε αυτή την ερώτηση.
