Το RTX 5060 Ti In ZOTAC Magnus φέρεται να χρειάζεται 8 ακίδες, τροφοδοτείται αποκλειστικά από PCIe

Είναι η πρώτη φορά που βλέπω μια τέτοια υβριδική διασύνδεση PCIe σε επιτραπέζια GPU, αλλά ολοκληρώνει τη δουλειά, γεγονός που την καθιστά επιτυχημένη σχεδίαση για οικονομικά συμπαγή υπολογιστές.

Η ZOTAC χωρίζει τη διεπαφή PCIe σε δύο: Χρησιμοποιεί την υβριδική διεπαφή PCIe x8+x8 για το GeForce RTX 5060 Ti

Το ZOTAC Magnus δεν είναι απλώς ο μικρότερος μίνι υπολογιστής με επιφάνεια εργασίας GeForce RTX 5060 Ti GPU, αλλά είναι πιθανώς ο πρώτος που χρησιμοποιεί μια υβριδική διεπαφή PCIe που κάνει δύο εργασίες ταυτόχρονα. Η τοποθέτηση μιας GPU με παραλλαγή επιφάνειας εργασίας σε ένα πλαίσιο 2,65 λίτρων ήταν ήδη αξιοσημείωτη, αλλά αυτό που προκαλεί έκπληξη είναι ότι η ZOTAC κατάφερε να εξαλείψει εντελώς την ανάγκη για μια εξωτερική υποδοχή τροφοδοσίας GPU.

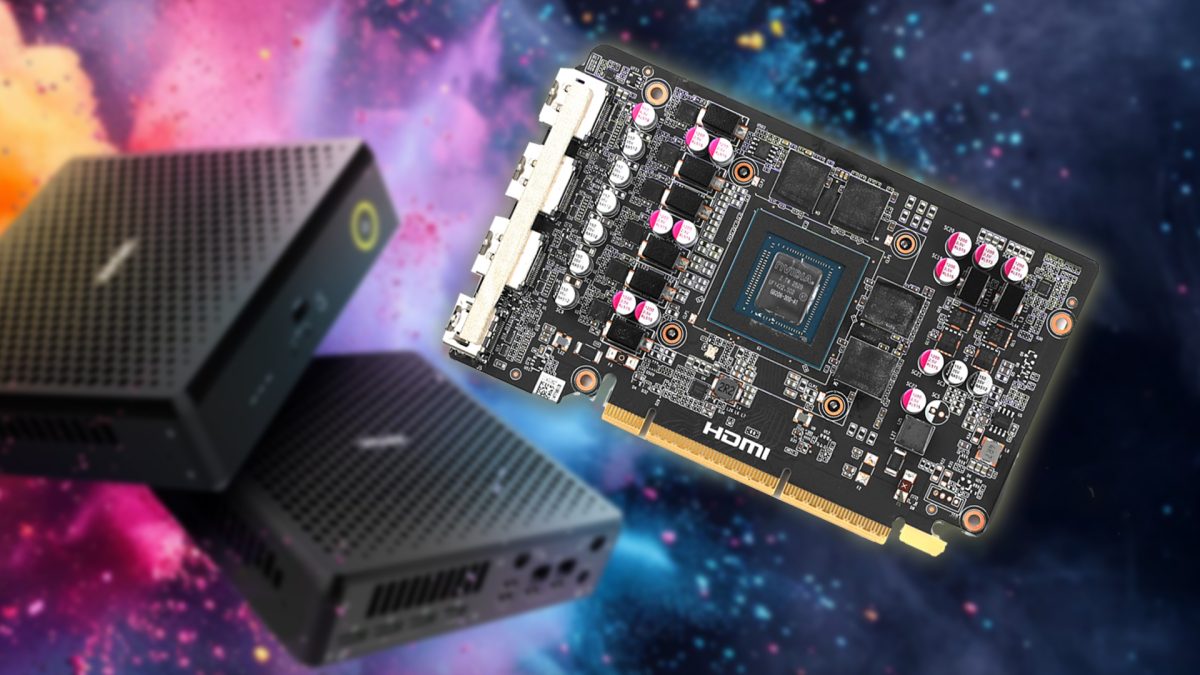

Όπως αποκαλύφθηκε από την αποσυναρμολόγηση του ZOTAC Magnus από την HKEPC, αποκαλύφθηκε ότι ο μίνι υπολογιστής χρησιμοποιεί όντως την επιτραπέζια παραλλαγή RTX 5060 Ti 16 GB, αλλά κάτι φαινόταν περίεργο. Είναι το χρυσό δάχτυλο PCIe, το οποίο χωρίστηκε σε δύο μέρη. Το πρώτο μέρος χρησιμοποιείται σύμφωνα με πληροφορίες για τη δημιουργία της σύνδεσης με τη μητρική πλακέτα και το δεύτερο χρησιμοποιείται για την τροφοδοσία της GPU. Το εργαλείο GPU-Z αποκαλύπτει ότι είναι ένα υβριδικό “PCIe x8 5.0 + x8 5.0” διαμόρφωση που φροντίζει και τις δύο εργασίες.

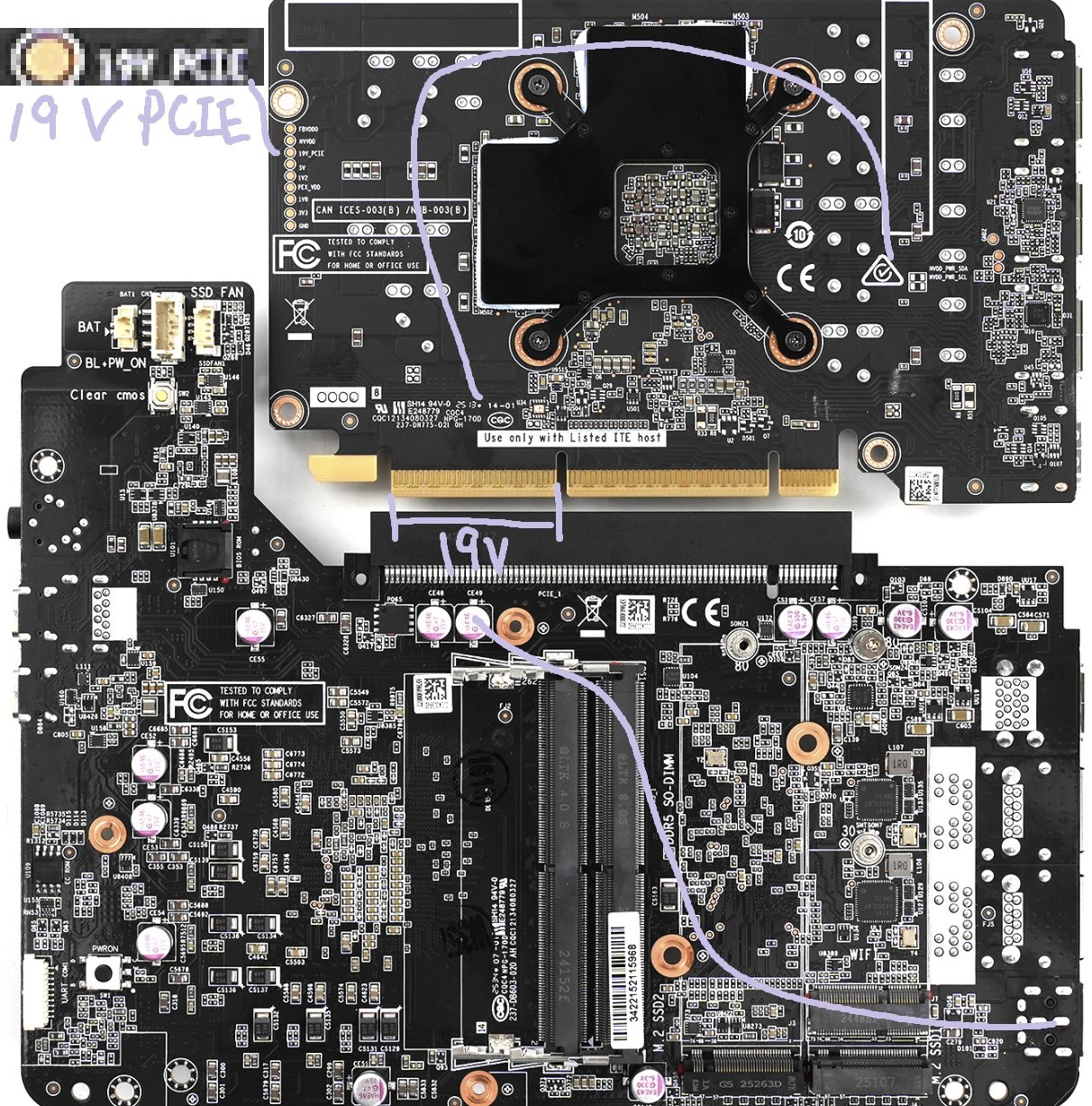

Το PCB της μητρικής πλακέτας διαθέτει μια υποδοχή PCIe στο κάτω μέρος που φέρεται να δρομολογεί την είσοδο 19V απευθείας στην GPU μέσω της δευτερεύουσας διεπαφής x8. Η GPU έχει πλέον μια σύνδεση PCIe 5.0 x8, η οποία εξακολουθεί να είναι αρκετή για το ξεκλείδωμα της πλήρους ταχύτητας της GPU, ενώ η δεύτερη υποδοχή PCIe x8 μπορεί να αντλήσει τα απαιτούμενα 180 W, αφήνοντας τη GPU να λειτουργεί στο μέγιστο των δυνατοτήτων της. Τα σημεία αναφοράς φαίνονται επίσης ικανοποιητικά, αλλά η σχεδίαση είναι σίγουρα κάτι που θα μπορούσε να ωφελήσει περισσότερους τέτοιους συμπαγείς μίνι υπολογιστές με προϋπολογισμούς και GPU μεσαίας κατηγορίας.

Ενώ το ZOTAC έχει μια άλλη έκδοση Magnus με GeForce RTX 5070 Ti, είναι αρκετά τεράστιο σε μέγεθος σε σύγκριση με το EN275060TC που φιλοξενεί το RTX 5060 Ti. Επιπλέον, το RTX 5070 Ti χρειάζεται μια ειδική υποδοχή 12V-2×6, την οποία η υποδοχή PCIe x8 δεν μπορεί να αντικαταστήσει. Φυσικά, έχουμε λύσεις όπως το BTF High Power Connector της ASUS, αλλά και πάλι δεν μπορεί να επιτύχει έναν τόσο υβριδικό και βολικό σχεδιασμό όπως το ZOTAC Magnus.

Φαίνεται ότι οι GPU με υποδοχές PCIe μονής 8 ακίδων μπορούν να χρησιμοποιήσουν τη σχεδίαση PCIe x8 + x8, δεδομένου ότι το όριο ισχύος δεν υπερβαίνει τα 200 W. Το ZOTAC Magnus επιτρέπει προσαρμογές ισχύος έως +11%, που μπορούν να βοηθήσουν στην επίτευξη ορισμένων καλών αποτελεσμάτων overclocking, αλλά λαμβάνοντας υπόψη ότι η GPU δεν ήταν σε θέση να λειτουργήσει το ρεύμα ψύξης σε 1 χρόνο. δεν επαρκεί για overclocking.

Πηγές ειδήσεων: HKEPC, @unikoshardware
